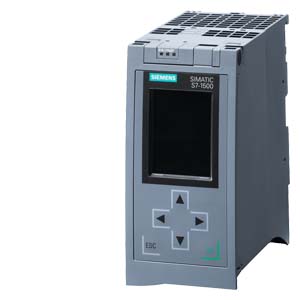

SIMATIC S7-1500, CPU 1516-3 PN/DP, Central processing unit with Work memory 1 MB for program and 5 MB for data, 1st interface: PROFINET IRT with 2-port switch, 2nd interface: PROFINET RT, 3rd interface: PROFIBUS, 10 ns bit performance, SIMATIC Memory Card required
BỘ ĐIỀU KHIỂN LẬP TRÌNH CAO CẤP S7-1500
Tổng quan
-
Mô hình nhỏ gọn, có khả năng mở rộng module, tất cả được bảo vệ dưới chuẩn IP20.
-
Giải pháp hệ thống cho nhiều ứng dụng tự động hóa.
-
Hiệu suất cao nhất trong toàn bộ hệ thống plc siemens.
-
Cấu hình duy nhất trong TIA với STEP 7 Professional V12 trở lên.
Hiệu suất
Gia tăng hiệu suất thông qua:
Truyền thông mạnh mẽ:
-
PROFINET IO (công tắc 2 cổng) làm giao tiếp tiêu chuẩn;
-
Từ CPU 1515-2 PN, một hoặc nhiều giao tiếp PROFINET được tích hợp bổ sung, ví dụ: để tách mạng, kết nối thêm các thiết bị PROFINET hoặc để truyền thông tốc độ cao như một I-Device
-
OPC UA Data Access Server làm tùy chọn runtime để kết nối dễ dàng với SIMATIC S7-1500 trong các thiết bị / hệ thống của bên thứ ba.
-
Có thể mở rộng với các mô-đun truyền thông cho các hệ thống bus và kết nối điểm-điểm
Công nghệ tích hợp
-
Các khối chuẩn hóa (PLCopen) cho kết nối tín hiệu tương tự và PROFIdrive
-
Chức năng điều khiển chuyển động hỗ trợ điều khiển tốc độ, trục định vị, hoạt động đồng bộ tương đối (đồng bộ hóa mà không có đặc tả vị trí đồng bộ), cũng như các bộ mã hoá bên ngoài, cam và đầu dò.
-
Các chức năng điều khiển chuyển động mở rộng như hoạt động đồng bộ tuyệt đối (đồng bộ với đặc điểm kỹ thuật của vị trí đồng bộ) và camera cũng được tích hợp trong CPU công nghệ.
Ví dụ: Các khối cấu hình dễ dàng để tự động tối ưu hóa các thông số điều khiển nhằm có được chất lượng kiểm soát tối ưu.
Ví dụ. tính toán tốc độ cao, chức năng dò tìm vị trí, hay đo lường tín hiệu lên đến 1 MHz.
Tích hợp an toàn
Bảo vệ người và máy móc - trong khuôn khổ của một hệ thống hoàn chỉnh tổng hợp
An ninh tích hợp
Với chức năng bảo vệ bản sao, các khối riêng biệt trên thẻ nhớ SIMATIC có thể được gắn với số sê-ri của nó để khối chỉ có thể chạy khi đã lắp thẻ nhớ được cấu hình vào CPU.
-
Khái niệm quyền với bốn mức uỷ quyền khác nhau:
-
Các quyền truy cập khác nhau có thể được gán cho các nhóm người sử dụng khác nhau. Mức bảo vệ cấp độ 4 làm cho nó có thể hạn chế giao tiếp với các thiết bị HMI.
-
Bảo vệ thao tác cải tiến:
Việc chuyển đổi dữ liệu kỹ thuật được thay đổi hoặc trái phép được phát hiện bởi bộ điều khiển.
Thiết kế và xử lý
-
Có thể hiển thị thông tin về số bài viết, phiên bản phần mềm và số sê-ri của tất cả các mô đun kết nối
-
Thiết lập địa chỉ IP của CPU và cài đặt mạng bổ sung có thể thực hiện trực tiếp tại chỗ, không có thiết bị lập trình trên màn hình
Các front connectors sử dụng được cho tất cả các module, thiết kế linh động giúp lắp đặt dễ dàng và tiết kiệm chi phí.
-
Tích hợp DIN rail trong S7-1500 DIN rail: lắp đặt nhanh chóng và dễ dàng cho các thành phần bổ sung như cầu chì nhỏ, rơ le, vv
-
Khả năng mở rộng cao: để thích nghi linh hoạt với bất kỳ ứng dụng nào.
-
Hệ thống cáp cho môđun tín hiệu số: để kết nối nhanh chóng và rõ ràng với cảm biến và thiết bị truyền động và dây nối đơn giản bên trong tủ điều khiển.
-
Nguồn điện cung cấp: nguồn cấp 24V, hoặc nguồn đặc trưng 24V riêng của nó.
-
Mở rộng phân tán:
-
Sử dụng tối đa 30 mô đun tín hiệu, môđun truyền thông và mô đun công nghệ thông qua giao tiếp PROFINET IM 155-5 cho hệ thống I / O ET 200MP.
-
Không có sự khác biệt trong việc xử lý và các chức năng của hệ thống trong hoạt động trung tâm và phân tán.
Chẩn đoán hệ thống tích hợp
-
Hiển thị thông tin chẩn đoán hệ thống một cách đồng nhất trên màn hình, TIA Portal, HMI và Webserver. Các thông báo được cập nhật ngay cả khi CPU ở trạng thái STOP.
-
Chẩn đoán hệ thống được tích hợp trong firmware CPU. Cấu hình bởi người dùng là không bắt buộc. Chẩn đoán được tự động cập nhật về thay đổi cấu hình.
Hỗ trợ SIMATIC ProDiag S7-1500
ProDiag là một khái niệm cho việc tạo ra các chuẩn đoán hệ thống và chuẩn đoán máy móc một cách dễ dàng. Nó tăng tính sẵn có và hỗ trợ với việc phân tích lỗi và loại bỏ tại chỗ.
Datalog (lưu trữ) và phương thức
-
Bộ nhớ tải plug-in
-
Cho phép cập nhật phần mềm
-
Tùy chọn lưu trữ cho các dự án STEP 7 (bao gồm nhận xét và biểu tượng), tài liệu bổ sung hoặc tệp csv
-
Dễ dàng truy cập dữ liệu điều hành liên quan đến nhà máy và dữ liệu cấu hình với các công cụ Office thông qua đầu đọc thẻ SD (trao đổi dữ liệu hai chiều từ và tới bộ điều khiển)
- Dễ dàng truy cập dữ liệu điều hành liên quan đến nhà máy và dữ liệu cấu hình thông qua trình duyệt Web.
Tiêu chuẩn đạt được
-
SIMATIC S7-1500 tuân thủ các tiêu chuẩn quốc gia và quốc tế sau đây:
-
Chuẩn cULus
-
Chuẩn cULus HazLoc
-
Chuẩn FM
-
Chuẩn ATEX (chỉ cho 24 V, không cho 230 V)
-
CE
-
RCM (trước đây là C-Tick)
-
KCC
-
IECEx (24 V, không phải cho 230 V)
-
EN 61000-6-4
-
EN 60068-2-1 / -2 / -6 / -14 / -27 / -30 / -32
-
EN 61131-2
Bạn có thể tìm thấy các thông tin về tiêu chuẩn đã có cho S7-1500 trên Internet (Hỗ trợ Khách hàng của SIMATIC): http: //www.siemens.com/automation/support
Ứng dụng
SIMATIC S7-1500 là hệ thống điều khiển mô đun cho nhiều ứng dụng tự động hóa
Thiết kế mô-đun và hệ thống quạt có sẵn, các cấu trúc phân tán đơn giản và xử lý thuận tiện làm cho SIMATIC S7-1500 trở thành giải pháp hiệu quả và thân thiện với người sử dụng trong đa dạng các công việc. Các lĩnh vực ứng dụng của SIMATIC S7-1500 bao gồm:
• Máy móc đặc biệt
• Máy dệt
• Máy đóng gói
• Kỹ thuật cơ khí tổng hợp
• Xây dựng bộ điều khiển
• Sản xuất máy công cụ
• Hệ thống lắp đặt
• Ngành điện / điện tử và ngành nghề có tay nghề.
Ô tô
• Nước / nước thải
• F & B
Khả nâng nâng cấp luôn có sẵn.
Độ bền công nghiệp cao nhờ tính tương thích điện từ cao và khả năng chống sốc và rung cao làm cho SIMATIC S7-1500 trở thành công cụ hoàn hảo cho những ứng dụng lớn và hoạt động lâu dài trong môi trường nhà máy.
Thiết kế
Tổng quát
Một hệ thống tự động hóa S7-1500 có khả năng mở rộng lên tới 32 mô đun. Nó có một loạt các mô-đun có thể được kết hợp riêng lẻ. Hệ thống tự động S7-1500 hỗ trợ cấu hình một tầng, nơi tất cả các mô đun được gắn trên một đường ray DIN (xem Hướng dẫn cho các yêu cầu).
Một hệ thống bao gồm:
CPU với các mức hiệu năng khác nhau có giao tiếp PROFINET tích hợp sẵn, hoặc giao tiếp PROFINET và PROFIBUS riêng, để kết nối các I / O phân tán và liên lạc giữa thiết bị lập trình, thiết bị điều hành, bộ điều khiển SIMATIC khác hoặc các thiết bị của bên thứ ba.
-
Các CPU tiêu chuẩn (như phiên bản ODK: có khả năng thực thi mã C / C ++ trên bộ điều khiển)
-
CPU kết hợp với đầu vào và đầu ra số và analog cũng như đầu vào bộ đếm và đầu ra tốc độ cao cho các chức năng công nghệ tích hợp trực tiếp trên CPU
-
Các CPU fail-safe (như phiên bản ODK: có khả năng thực thi mã C / C ++ trên bộ điều khiển) để thực hiện các chương trình tiêu chuẩn và an toàn liên quan trên cùng một máy tính
-
Công nghệ CPU với các chức năng điều khiển chuyển động mở rộng như hoạt động đồng bộ tuyệt đối (đồng bộ với đặc điểm kỹ thuật của vị trí đồng bộ) và hệ số quay.
-
Môđun tín hiệu cho đầu vào / đầu ra số và analog.
-
Mô-đun công nghệ, ví dụ: để tính tốc độ cao, chức năng phát hiện vị trí, hoặc đo lường.
-
Các module truyền thông và bộ vi xử lý truyền thông để mở rộng bộ điều khiển thông qua các giao tiếp truyền thông khác nhau.
-
Môđun cung cấp điện (PS), để cung cấp điện cho CPU s7_1500 và các module khác nhau.
-
Các nguồn cung cấp điện chuyển đối (PMs) để nối SIMATIC S7-1500 với điện áp cung cấp là 120/230 V AC.
-
Các module giao diện kết nối I / O phân tán dựa trên S7-1500.
Thiết kế
Thiết kế đơn giản làm cho SIMATIC S7-1500 trở nên linh hoạt và thân thiện với môi trường.
-
Cổng kết nối được tích hợp ở các mặt bên. Nhờ vậy các module có thể lắp vào CPU một cách dễ dàng, vừa tiết kiệm không gian vừa tiết kiệm thời gian lắp đặt và mang lại vẻ mỹ quan cho hệ thống.
-
Các CPU và module s7_1500 được lắp trên đường rail riêng của nó với các độ dài khác nhau. Một loạt các thành phần tiêu chuẩn như thiết bị đầu cuối bổ sung, thiết bị ngắt mạch nhỏ hoặc các rơ le nhỏ có thể bị hỏng nếu đường ray DIN không thích hợp.
-
Đường dây tin cậy và thân thiện:
-
Các tín hiệu I / O được kết nối nhờ front connertor 40 chân. Việc mã hoá cơ học giữa mô đun tín hiệu và đầu nối front connector giúp ngăn cản sự phá hủy thiết bị do vô tình chèn sai.
-
Việc kết nối dây cho front connector thì đơn giản, dễ dàng thay đổi vị trí.
-
Các front connectors có sẵn các phiên bản với các đầu nối kiểu vít hoặc các đầu nối đẩy. Cả hai phiên bản đều cho phép kết nối dây có mặt cắt ngang cốt từ 0.25 mm2 đến 1.5 mm2 (AWG 24 đến AWG 16).
-
Ngoài ra, hệ thống dây thông qua TOP Connect cũng có sẵn cho các mô-đun tín hiệu số. Nó cho phép kết nối nhanh chóng và rõ ràng với cảm biến và thiết bị truyền động từ trường cũng như các dây đơn giản trong tủ điều khiển.
-
Đối với các mô đun tương tự, màn chắn có thể được lắp trực trực tiếp trên mô đun; một bộ kết nối lá chắn có thể được cài đặt để module này kết nối với CPU.
Kích thước của SIMATIC S7-1500 sao cho phù hợp với không gian lắp đặt của SIMATIC S7-300 hoặc ET 200M mà không gặp vấn đề nào.
SIMATIC S7-1500 và các mô đun của nó có thể được cài đặt theo chiều dọc và chiều ngang và do đó cung cấp một sự phù hợp tối ưu cho không gian có sẵn.
Mô đun I / O
Các loại mô-đun sau đây có sẵn để sử dụng trên SIMATIC S7-1500 / ET 200MP:
-
Các mô đun đầu vào kỹ thuật số chuẩn và fail-safe
-
Các mô đun đầu ra kỹ thuật số chuẩn và fail-safe
-
Mô-đun đầu vào / đầu ra số
-
Mô đun đầu vào tương tự
-
Mô đun đầu vào / đầu ra tương tự
-
Mô đun đầu ra tương tự
Có nhiều lớp mô đun khác nhau để cung cấp cho người dùng khả năng mở rộng tối ưu trong ứng dụng của họ. Các lớp mô đun này bao gồm:
-
BA (cơ bản): Mô đun đơn giản, hiệu quả, không có chẩn đoán và không có thông số
-
ST (Tiêu chuẩn): Các mô-đun với chẩn đoán cụ thể cho bản thân nó hoặc nhóm tải, và nếu có, với các thông số; cho các mô-đun tương tự: độ chính xác 0,3%.
-
HF (Tính năng Cao): Các mô-đun với chẩn đoán kênh cụ thể và cài đặt tham số; cho các mô-đun tương tự: độ chính xác 0,1%, tăng lớp bảo vệ và cách ly điện.
-
HS (High Speed): Các mô đun với bộ lọc và thời gian chuyển đổi rất ngắn cho các ứng dụng rất nhanh; ví dụ. 8-kênh mô-đun tương tự với thời gian thực hiện cơ bản là 62,5 μs, bất kể số lượng các kênh kích hoạt.
Phụ kiện cho các module I / O:
Để chèn vào các mô-đun I / O (10 tờ DIN A4 với 10 dải, được preperforated, để in bằng máy in laser chuẩn, có màu: Al xám)
Sẵn có cho hệ thống SIMATIC S7-1500 (các module tương tự và các module công nghệ). Điều này bao gồm một phần tử nạp 24 V DC, một kẹp lá chắn, và một thiết bị đầu cuối lá chắn phổ. Loại thứ hai được thiết kế sao cho nó có thể được sử dụng cho một dây cáp mỏng, một vài đường dây cáp mỏng, hoặc một đường dây cáp dày. Sự cách ly liên tục các tín hiệu truyền 24 V DC và tín hiệu đo cũng như kết nối trở kháng thấp giữa lá chắn và cáp tín hiệu đảm bảo độ ổn định cao của EMC với khả năng chống nhiễu cao.
Front connector với 40 chân đồng nhất.
Giao tiếp:
S7-1500 có giao tiếp truyền thông khác nhau:
Xác định thời gian đáp ứng và thực hiện cho những thiết bị cần độ chính xác cao.
Từ CPU 1515, tất cả các CPU đều có một hoặc nhiều giao diện PROFINET tích hợp bổ sung với địa chỉ IP riêng, ví dụ: để chia mạng. Từ CPU 1516-3 PN / DP, các nút PROFIBUS có thể được kết nối thông qua giao diện PROFIBUS tích hợp. Các CPU không có giao diện PROFIBUS tích hợp có thể dễ dàng mở rộng thông qua PROFIBUS CM.
Quy trình truyền thông qua PROFINET IO
SIMATIC S7-1500 kết nối với hệ thống bus PROFINET IO thông qua giao tiếp PROFINET và cho phép cấu hình tự động.
I / O phân tán thông qua PROFINET IO được xử lý giống như một I / O tập trung từ quan điểm của người dùng (cùng một cấu hình, địa chỉ, và lập trình).
Các hệ thống sau đây có thể được kết nối như bộ điều khiển IO:
-
SIMATIC S7-1500
-
SIMATIC S7-1200
-
SIMATIC S7-300 (thông qua các CPU có giao tiếp PROFINET hoặc PROFINET CP)
-
SIMATIC S7-400 (thông qua các CPU có giao tiếp PROFINET hoặc PROFINET CP)
-
SIMATIC ET 200 (thông qua các CPU có giao tiếp PROFINET)
-
Sau đây có thể được kết nối dưới dạng Thiết bị I-Device hoặc thiết bị:
-
SIMATIC S7-1500
-
SIMATIC S7-1200 (FW 4.0 trở lên)
-
ET 200S IM151-8 PN / DP CPU, ET 200pro IM154-8 PN / DP CPU
-
ET 200SP CPU 1510SP-1 PN, CPU 1512SP-1 PN
-
SIMATIC S7-300 (thông qua các CPU có giao tiếp PROFINET hoặc PROFINET CP)
-
SIMATIC S7-400 (thông qua các CPU có giao tiếp PROFINET hoặc PROFINET CP)
-
ET 200 thiết bị I / O phân phối
-
Các thiết bị HMI
-
Thiết bị trường
Quá trình truyền thông qua PROFIBUS DP
SIMATIC S7-1500 được kết nối với hệ thống bus PROFIBUS DP thông qua một module truyền thông hoặc các CPU có giao tiếp PROFIBUS DP tích hợp. Các CPU hoặc các module truyền thông với giao tiếp PROFIBUS DP cho phép cấu hình tự động với tốc độ xử lý nhanh và thao tác đơn giản.
I / O phân tán thông qua PROFIBUS DP được xử lý giống như một I / O tập trung từ quan điểm của người dùng (cùng một cấu hình, địa chỉ, và lập trình).
Những thiết bị sau đây có thể được kết nối làm master:
(thông qua các CPU có giao tiếp PROFIBUS DP hoặc các module truyền thông PROFIBUS DP)
(thông qua các CPU có giao tiếp PROFIBUS DP hoặc PROFIBUS DP CP)
(thông qua các CPU có giao tiếp PROFIBUS DP hoặc PROFIBUS DP CP)
Những thiết bị sau đây có thể được kết nối như slave hoặc như một I-slave:
-
Các thiết bị I / O được phân phối, ví dụ: ET 200
-
Thiết bị trường
-
SIMATIC S7-200, S7-1200, S7-300
-
C7-633 / P DP, C7-633 DP, C7-634 / P DP, C7-634 DP, C7-626 DP
-
SIMATIC S7-400 (chỉ thông qua CP 443-5)
-
SIMATIC S7-1500 (chỉ thông qua CP / CM 1542-5)
Tuy nhiên, PGs / PCs với STEP 7 hoặc SIMATIC HMI Panels không chỉ sử dụng PG và OP chức năng mà còn chạy một phần thông qua PROFIBUS DP.
Truyền dữ liệu qua Ethernet
S7-1500 có thể được kết nối với hệ thống bus Ethernet công nghiệp thông qua giao diện PROFINET tích hợp hoặc thông qua một module truyền thông. Thiết bị sau đây có thể kết nối:
-
SIMATIC S7-1200
-
SIMATIC S7-1500
-
SIMATIC S7-300
-
SIMATIC S7-400
-
SIMATIC S5-115U / H, S5-135U, S5-155U / H
-
Thiết bị lập trình
-
Máy tính cá nhân, máy tính công nghiệp
-
Hệ thống điều khiển và giám sát điều khiển của SIMATIC HMI
-
Điều khiển số
-
Kiểm soát Robot
-
Thiết bị lái
-
Thiết bị của các nhà sản xuất khác
Các giao thức được hỗ trợ:
-
TCP / IP
-
ISO-on-TCP (RFC1006)
-
UDP
-
SNMP
-
DCP
-
LLDP
-
HTTP
-
HTTPS
-
MODBUS TCP
Các Ethernet công nghiệp CP 1543-1 cung cấp các chức năng bổ sung sau đây:
-
1 giao diện Gbit
-
Hỗ trợ IPv6
-
An ninh: truy cập bảo vệ bằng các phương tiện xác định phần cứng, danh sách truy cập IP / MAC, tường lửa, đường hầm VPN
-
Truyền thông với các hệ thống S5 thông qua giao thức ISO
-
FTP (khách hàng / máy chủ), email, SNMPv1 / v3
Truyền dữ liệu qua PROFIBUS
SIMATIC S7-1500 có thể được kết nối với hệ thống bus PROFIBUS DP thông qua một module truyền thông hoặc các CPU với giao tiếp PROFIBUS DP:
-
SIMATIC S7-1200
-
SIMATIC S7-1500
-
SIMATIC S7-300
-
SIMATIC S7-400
-
SIMATIC S5-115U / H, S5-135U, S5-155U / H
-
Thiết bị lập trình
-
Máy tính cá nhân, máy tính công nghiệp
-
Hệ thống điều khiển và giám sát điều khiển của SIMATIC HMI
-
Điều khiển số
-
Kiểm soát Robot
-
Thiết bị của các nhà sản xuất khác
-
Truyền dữ liệu qua môđun truyền thông điểm-điểm
Các kết nối điểm-điểm mạnh mẽ có thể được thực hiện thông qua mô-đun truyền thông điểm-điểm, ví dụ:
-
Hệ thống tự động hóa SIMATIC S7 và SIMATIC S5 và các hệ thống không phải của Siemens
-
Máy quét, đầu đọc mã vạch, hệ thống nhận dạng
-
Kiểm soát Robot
-
Máy in
Các giao thức được hỗ trợ:
-
Freeport: định dạng telegram người sử dụng có thể tham số cho truyền thông phổ quát
-
3964 (R) để tăng độ tin cậy truyền
-
Modbus RTU Master
-
Modbus RTU Slave
-
USS, được thực hiện thông qua các hướng dẫn
Đặc tính giao diện:
-
RS 232 với tín hiệu phụ
-
RS 422 cho kết nối full-duplex
-
RS 485 cho kết nối half-duplex và multi-point
-
Tốc độ truyền từ 300 đến 115 200 bit / s
-
Kết nối thông qua đầu nối sub D
Chức năng
Một loạt các tính năng hỗ trợ người dùng lập trình, vận hành, và phục vụ S7-1500.
-
Xử lý lệnh nhanh hơn, tùy thuộc vào loại CPU, phần mở rộng ngôn ngữ và kiểu dữ liệu mới
-
Thời gian phản hồi ngắn hơn đáng kể thông qua việc tối ưu hóa ngôn ngữ lập trình.
-
Lập trình đơn giản, nhanh chóng các trình tự chuyển động thông qua các khối điều khiển chuyển động theo chuẩn PLCopen.
-
Chức năng điều khiển chuyển động hỗ trợ điều khiển tốc độ, trục định vị, hoạt động tương đối đồng bộ (đồng bộ hóa mà không có đặc tả vị trí đồng bộ), cũng như các bộ mã hoá bên ngoài, cam và đầu dò.
-
Các chức năng điều khiển chuyển động mở rộng như hoạt động đồng bộ tuyệt đối (đồng bộ với đặc điểm kỹ thuật của vị trí đồng bộ) và camera cũng được tích hợp trong CPU công nghệ.
-
Các công cụ chẩn đoán và chạy thử tiện lợi cung cấp hỗ trợ cho việc vận hành các thiết bị lái.
-
Tự động báo động đến hệ thống kỹ thuật và HMI: Giúp việc khắc phục trở nên đơn giản hơn, tiết kiệm thời gian và nỗ lực trong quá trình vận hành.
-
Kết nối đồng bộ việc thu thập tín hiệu phân phối, truyền tín hiệu và thực hiện chương trình đến chu trình PROFIBUS và PROFINET với thời gian chu trình bus liên tục: các tín hiệu đầu vào được thu thập và xử lý và các tín hiệu đầu ra được xuất ra ở các khoảng cố định (thời gian chu trình bus liên tục). Một phân vùng hình ảnh quy trình nhất quán được tạo ra cùng một lúc.
-
Thời gian phản hồi của quá trình tái tạo được xác định chính xác thông quá trình xử lý tín hiệu đồng bộ với thời gian chu kỳ bus liên tục bằng I / O phân tán
-
Trong các giải pháp tự động hóa, SIMATIC S7-1500 cũng cho phép hoạt động biến đổi tốc độ cao và cho phép đạt được độ chính xác và tái sản xuất tối đa. Điều này có nghĩa là tăng sản xuất với chất lượng tối ưu và không đổi.
-
Hỗ trợ toàn diện các thành phần cho các tác vụ phức tạp như điều khiển chuyển động, thu thập giá trị đo, điều khiển tốc độ cao, vv
Bảo vệ chống sao chép trái phép các khối chương trình. Với chức năng bảo vệ bản sao, các khối riêng biệt trên thẻ nhớ SIMATIC có thể được gắn với số sê-ri của nó để khối chỉ có thể chạy khi đã lắp thẻ nhớ được cấu hình vào CPU.
Các quyền truy cập khác nhau có thể được gán cho các nhóm người sử dụng. Mức bảo vệ mới 4 làm cho nó có thể cũng hạn chế giao tiếp với các thiết bị HMI. Bảo vệ thao tác cải tiến cho phép kiếm soát chuyển đổi hay dữ liệu kỹ thuật hoặc xâm nhập trái phép bởi bộ điều khiển.
Để đánh giá thuận lợi các trạng thái module cho các module trung tâm và phân tán hoặc để thiết lập hoặc thay đổi địa chỉ IP mà không cần thiết bị lập trình. Chẩn đoán hệ thống và báo động của người dùng được hiển thị bằng văn bản thuần túy trên màn hình và giúp đáp ứng các thông báo lỗi xảy ra nhanh chóng và hiệu quả. Menu và văn bản tin nhắn có sẵn bằng nhiều ngôn ngữ trên màn hình.
-
Thông tin chẩn đoán hệ thống được hiển thị một cách nhất quán trên màn hình, TIA Portal, thiết bị HMI và máy chủ web, bao gồm cả tin nhắn từ drive, và thậm chí có thể ở trạng thái STOP của CPU. Chức năng này được tích hợp là phần mềm CPU như là một tính năng của hệ thống và không phải được cấu hình riêng biệt bởi người dùng. Nếu các thành phần phần cứng mới được cấu hình, thông tin chẩn đoán sẽ được cập nhật tự động.
-
Chẩn đoán đơn giản và nhanh chóng một cách trực tiếp
Toàn bộ hệ thống bộ điều khiển SIMATIC S7-1500 được lập trình trong TIA sử dụng STEP 7 Professional V12 hoặc cao hơn. (SIMATIC STEP 7 Professional, V12 và cao hơn, là hệ thống kỹ thuật vận hành trực quan cho SIMATIC S7-1500.)
Một công cụ di chuyển được tích hợp trong SIMATIC STEP 7 Professional V12 trở lên cung cấp hỗ trợ chuyển đổi từ S7-300 / S7-400 sang bộ điều khiển S7-1500 và tự động chuyển đổi mã chương trình. Mã chương trình không thể được chuyển đổi tự động được ghi lại và có thể được điều chỉnh theo cách thủ công. Step 7 version V11 có thể tiếp tục được sử dụng với STEP 7 V12 trong chế độ tương thích. Chương trình cũng có thể được chuyển giao cho S7-1500 bằng cách sao chép và dán.
Thẻ nhớ SIMATIC được sử dụng làm bộ nhớ tải plug-in hoặc để cập nhật phần mềm. Các dự án Step7 bao gồm nhận xét và biểu tượng, tài liệu bổ sung hoặc tệp csv (đối với công thức nấu ăn và lưu trữ) cũng có thể được lưu trữ trên thẻ nhớ SIMATIC. Các khối dữ liệu có thể được tạo ra và dữ liệu được lưu trữ hoặc đọc qua SFC trên thẻ nhớ SIMATIC.
Gọi 0914118026
